Dashboard MKII Jg. 85

[gsellm]

Hallo zusammen,

Frage: Hat jemand ein Abbild / Schema von der Verkabelung eines Armaturenbrettes von einem Celica Supra 2.8i (MKII) Jg. 85. Digital

Und zwar suche ich die Kabelbelegungen (Farben der einzelnen Kabel) welche in die verschiedenen Stecker gehen.

Ich weiss, ist eine etwas spezielle Frage….aber ist ein Versuch wert…

Für jegliche Antworten bin ich im Voraus Dankbar.

Markus

[suprafan]

es gibt die USA-fassung des kompletten werkstatthandbuchs für die MKII online, u.a. auch die kabelpläne. das hier ist für das armaturenbrett: http://www.cygnusx1.net/supra/librar...I/e/E_009.html
ist leider etwas schlecht lesbar und es ist auch nicht nach steckern aufgeschlüsselt. immerhin stehen die farben dabei.

aber ich hätte noch einen kabelplan in papierform der etwas detaillierter ist (u.a. mit steckerbeschreibung), da könnte ich bei bedarf morgen abend mal die entsprechenden passagen mal einscannen
der liegt grad ein paar hundert meter entfernt im auto, daher kann ich's nicht gleich scannen...

[suprafan]

keine antwort ist auch ne antwort....

hab dir die stellen aus dem "Electrical Wiring Diagram" mal eingescannt, ist für ein 85er modell:

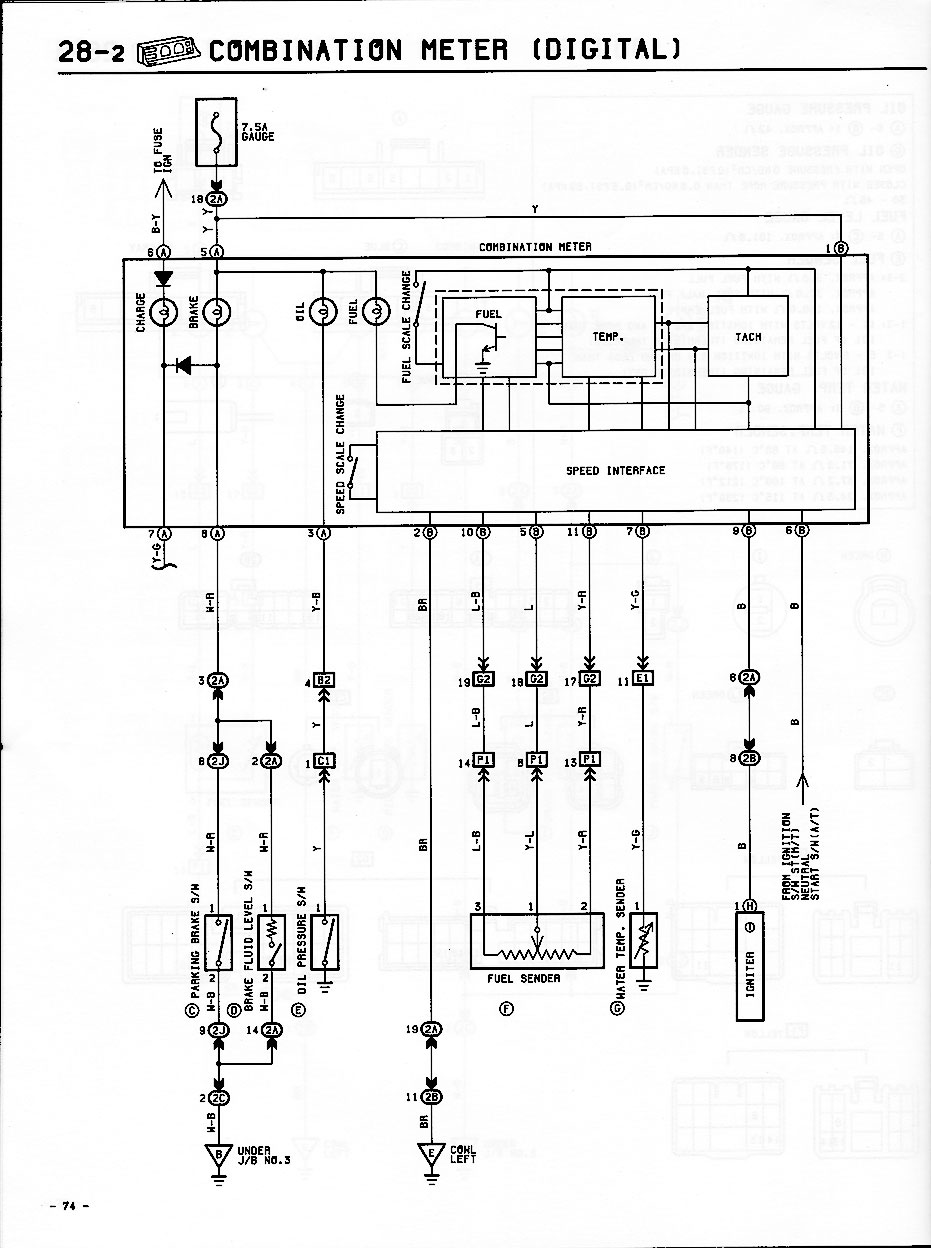

seite 1 - schema

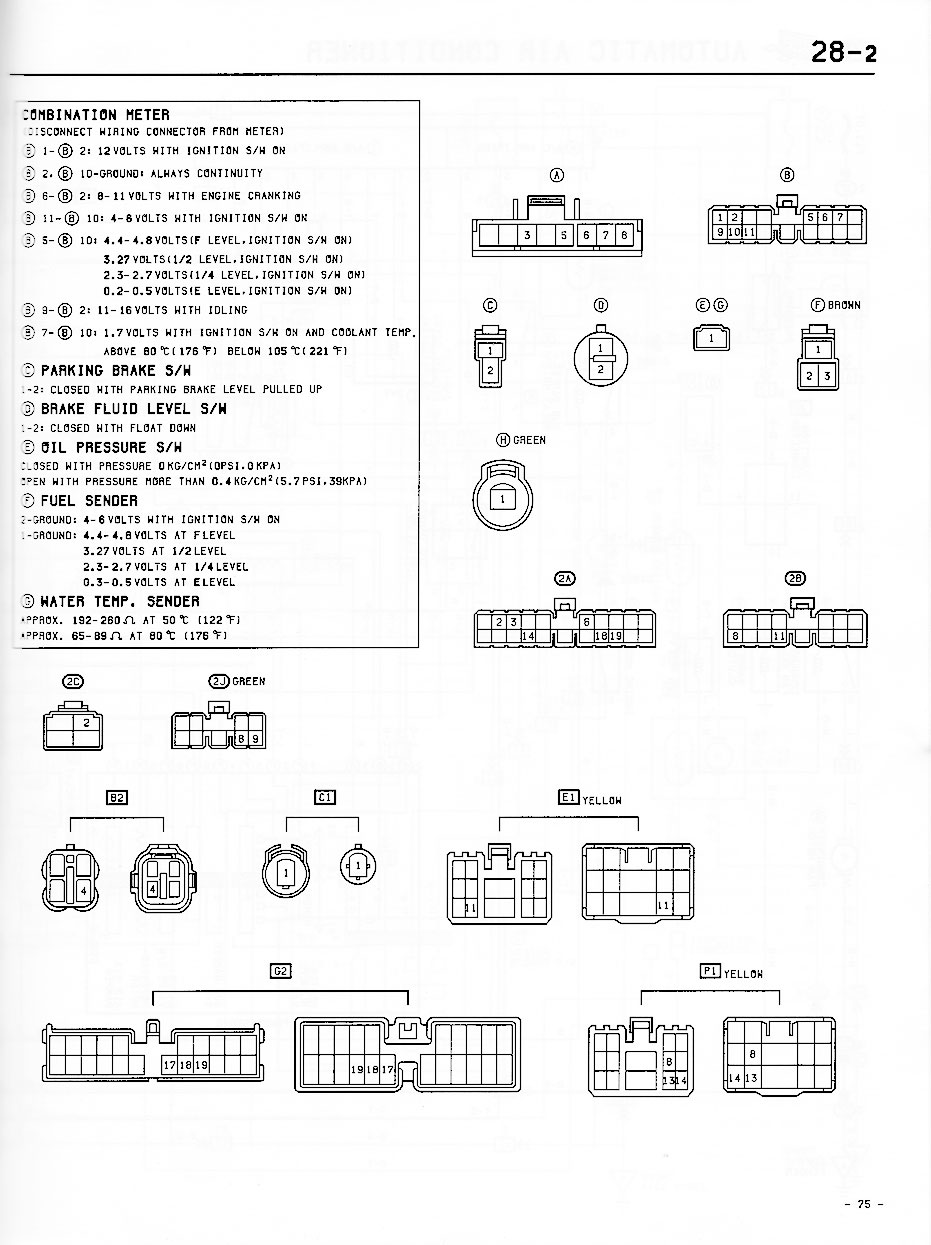

seite 2 - steckerbeschreibung und diagnose
und für alle fälle:

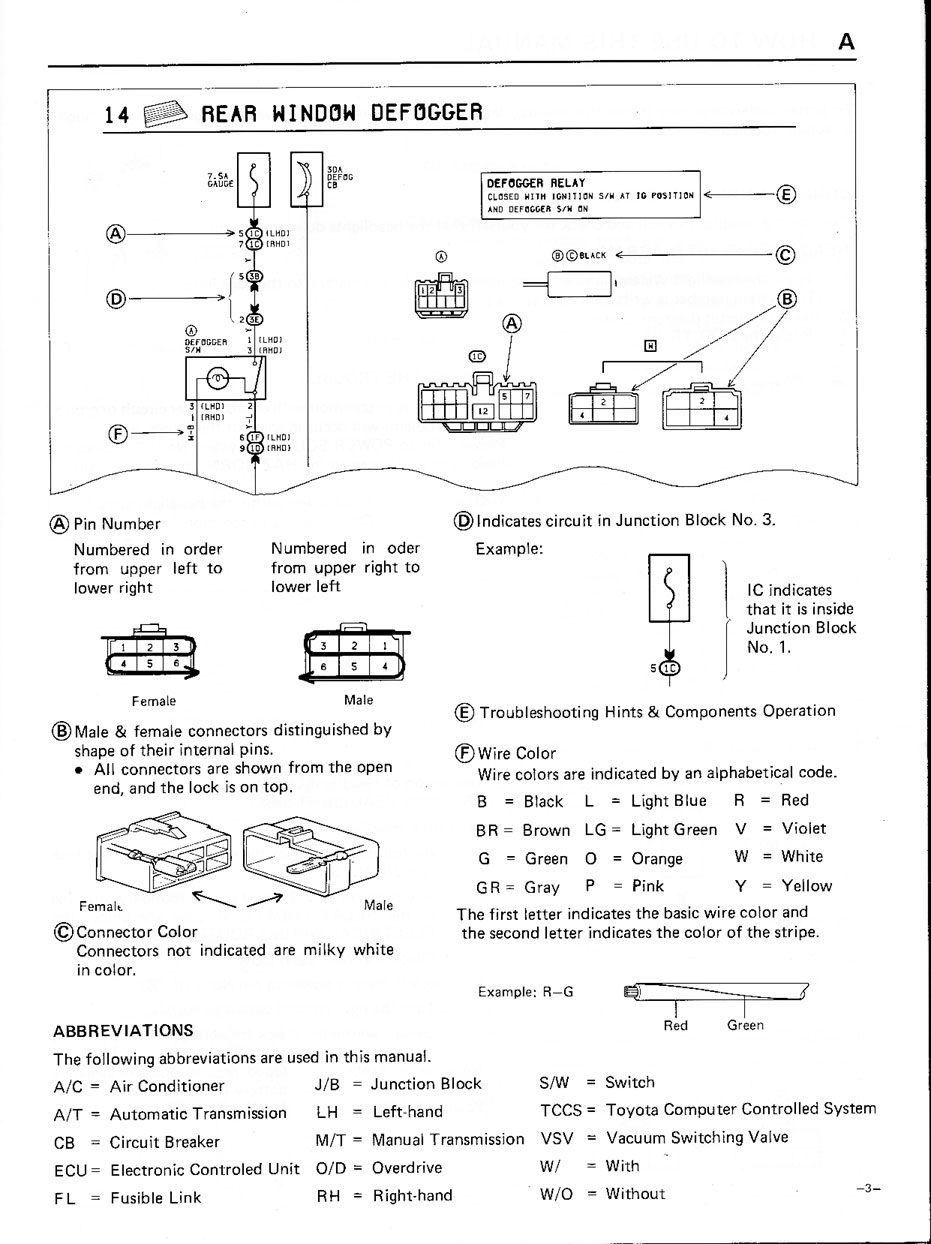

beschreibung der abkürzungen und symbole

ich hoffe das hilft.
willst du ein digidash nachrüsten oder wofür brauchst du das?

[gsellm]

Hallo Suprafan,

Erstmal vielen Dank für Deine Antwort, und sorry das ich mich nicht mehr gemeldet habe….hatte alle Hände voll zu tun….

Der Grund ist ein anderer.
Ich habe diesen Sommer meine 3 MKII gekauft. Die ersten beiden liegen schon gut 15 Jahre zurück.
Ich habe bei allen das Dashboard vom Vorgänger (Zeiger) eingebaut. Sieht hundertmal besser aus als das dunkelgrüne Schachbrett.
Nun muss ich meine MKII verkaufen. Das Interesse ist gross doch denke ich das „falsche“ Dashboard verwirrt. Ich habe mir beim Umbau die Kabelbelegung nicht notiert, da ich nicht dachte dies wieder einmal rückgängig zu machen.

Werde schauen ob ich mit Deinen Infos etwas anfangen kann.

Vielen Dank nochmals…

Markus / Schweiz
