Brauche eure Hilfe

[ToyotaTom]

hallo
ich komm bei der verkabelung einfach nicht weiter wenn jemand die pläne für den motorkabelbaum für ne 83er mkII und eine 89er mkIII(graue stecker) hat und die mir mal schicken könnte des währ super
weil probieren und steuergerät fängt das qualmen an hab ich keine lust

[Willi Thiele]

die Stecker an der Steuereinheit,denke ich ,kannste doch nicht vertauschen und im motorraum kannste kaum was falsch machen

[ToyotaTom]

Zitat von Willi Thiele

die Stecker an der Steuereinheit,denke ich ,kannste doch nicht vertauschen und im motorraum kannste kaum was falsch machen

die stecker an die ecu stecken is ja a nich das problem aber die anderen 3 stecker haben auch noch alle kabel die etwas tun wollen

[bax]

Bei cygnusX1.net gibt's doch recht brauchbare Schaltpläne von der mkiii, farbig und mit den Steckerbelegungen.

Dort gibt es auch das TSRM der MKII mit den Übersichtsschaltplänen.

Am besten ausdrucken, nebeneinanderlegen und suchen was zusammenpaßt ;-)

greetz Rajko

[suprafan]

Zitat von bax

Bei cygnusX1.net gibt's doch recht brauchbare Schaltpläne von der mkiii, farbig und mit den Steckerbelegungen.

Dort gibt es auch das TSRM der MKII mit den Übersichtsschaltplänen.

Am besten ausdrucken, nebeneinanderlegen und suchen was zusammenpaßt ;-)

greetz Rajko

da muss man nur aufpassen dass es von den baujahren her passt... bei der 89+ MKIII könnte es mit den cygnusx1-plänen passen, es gab aber bei der MKII irgendwann um '84 auch mal ein paar änderungen wenn ich mich recht erinnere. weiß nicht für welche baujahre die cygnusx1-pläne sind.

für die MKII ab '84 hätte ich auch einen kompletten elektrik-plan in papierform, ich könnte bei bedarf mal auf gut glück ein paar seiten einscannen, wenn irgendwas benötigt wird.

[ToyotaTom]

Zitat von suprafan

da muss man nur aufpassen dass es von den baujahren her passt... bei der 89+ MKIII könnte es mit den cygnusx1-plänen passen, es gab aber bei der MKII irgendwann um '84 auch mal ein paar änderungen wenn ich mich recht erinnere. weiß nicht für welche baujahre die cygnusx1-pläne sind.

für die MKII ab '84 hätte ich auch einen kompletten elektrik-plan in papierform, ich könnte bei bedarf mal auf gut glück ein paar seiten einscannen, wenn irgendwas benötigt wird.

thanks des währ super - ich hab aber gerade eine 83er und ich weis selbst nicht genau was sich da alles geändert hat - leider

ich find bei cygnus einfach nich die steckerbelegnung zum steuergerät und den rest ( die 3 stecker ) vom motorkabelbaum für die 89er

[Formi]

ich hab noch irgendwo original pläne rumfliegen. hats ein paar tage zeit?

hab gerade das handbuch als pdf (electric wiring diagramm) gefunden. 42mb. hast Du icq?

[Formi]

wie groß sind die düsen an der mkii? net das Du Dir löcher in die kolben brennst

[bax]

http://www.books4cars.com/viewcart.a...s&BookID=10667

Wenn es Dein englisch hergibt schreib mal die Jungs hier an, die haben ein 82'er EWD auf CD. Vielleicht schickt es Dir ja einer per ICQ.

http://forums.celicasupra.com/showthread.php?t=11684

[ToyotaTom]

Zitat von Formi

wie groß sind die düsen an der mkii? net das Du Dir löcher in die kolben brennst

tztz formi nochmal lesen > ich belalt doch die standard der mkIII

ich hab jetz mal jemanden von celicasupra.com ne email geschickt - ma schauen was passiert

[ToyotaTom]

servus
wie erwartet ist das autohaus hilflos also wenn irgend jemand noch die pläne für die kabel motorkabelbaum 83er shifter MKII und 89er shifter MKIII hat bitte kontakt aufnehmen

sonst muss ich halt probieren und - haja - ich beantrage schon mal eine neue ECU...

Gruß > Tom

[suprafan]

ich hab mal schnell die entsprechenden seiten aus dem 85er EWD eingescannt das ich hier habe, ich hab aber keine ahnung was sich da zum 82er modell geändert hat.
vielleicht hilft's ja trotzdem.

hier mal die leitungen mit farbangaben und gruppierung nach stecker:

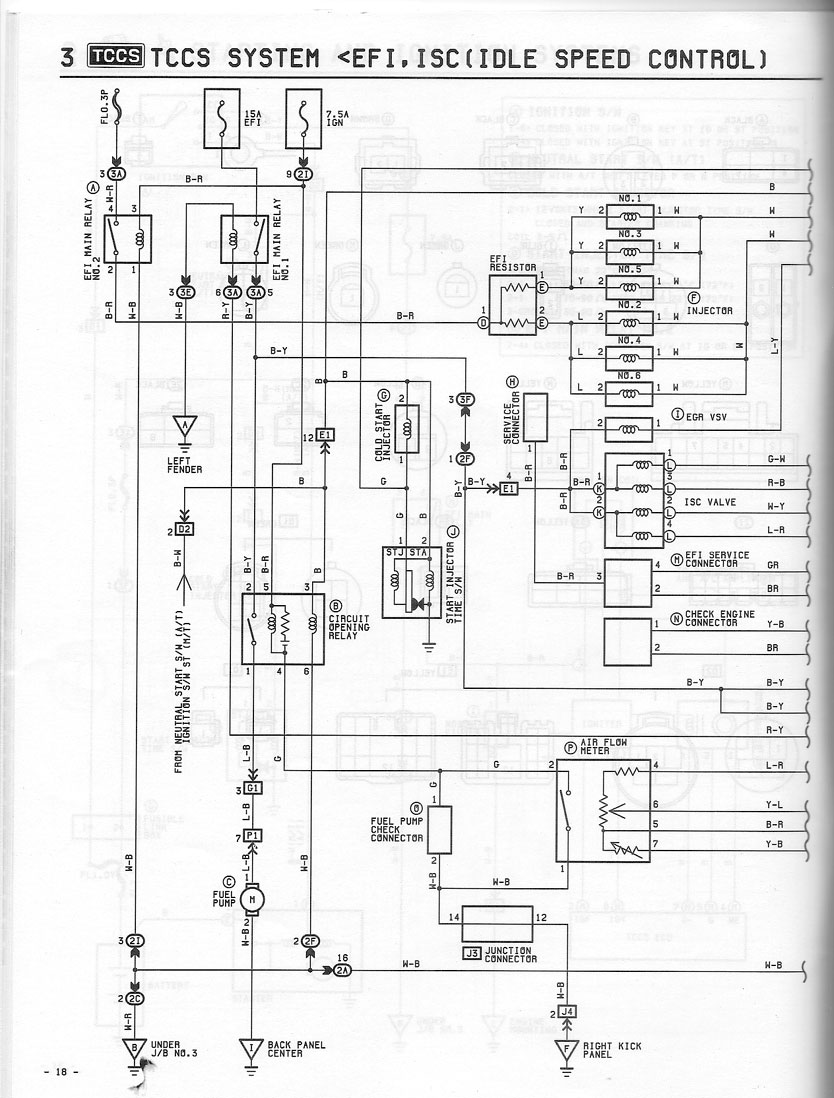

TCCS 1

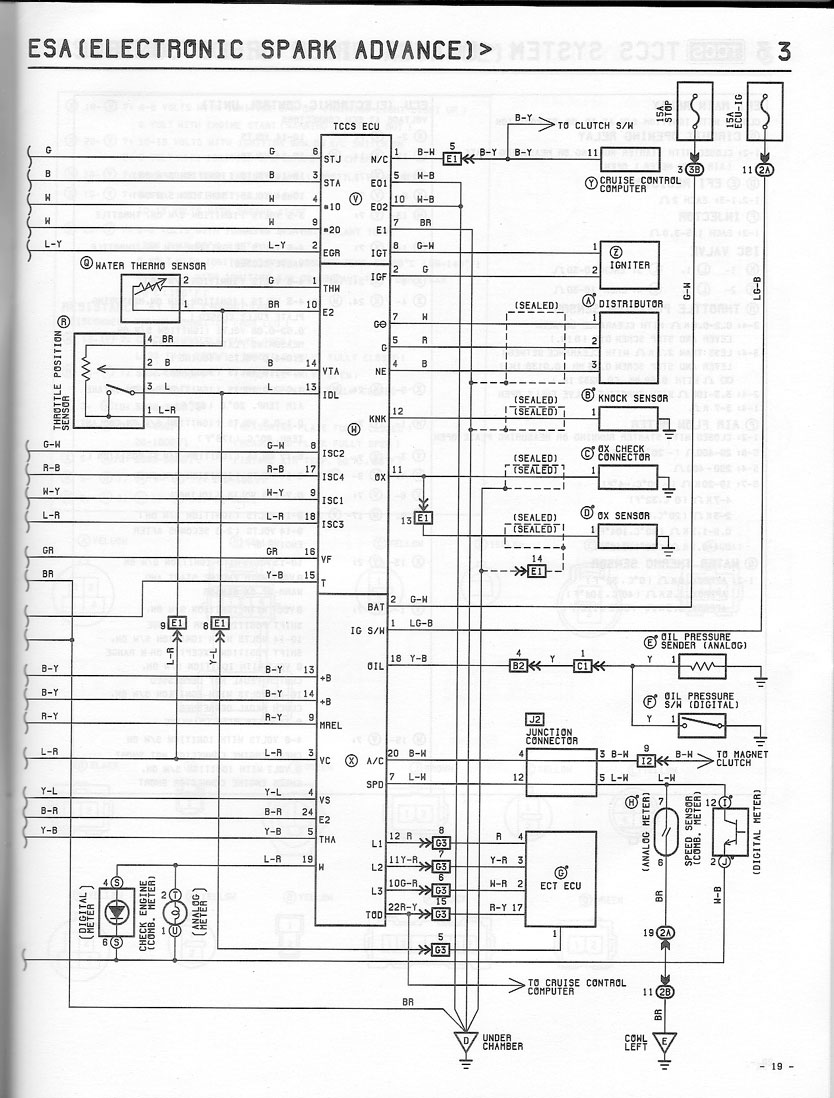

TCCS 2

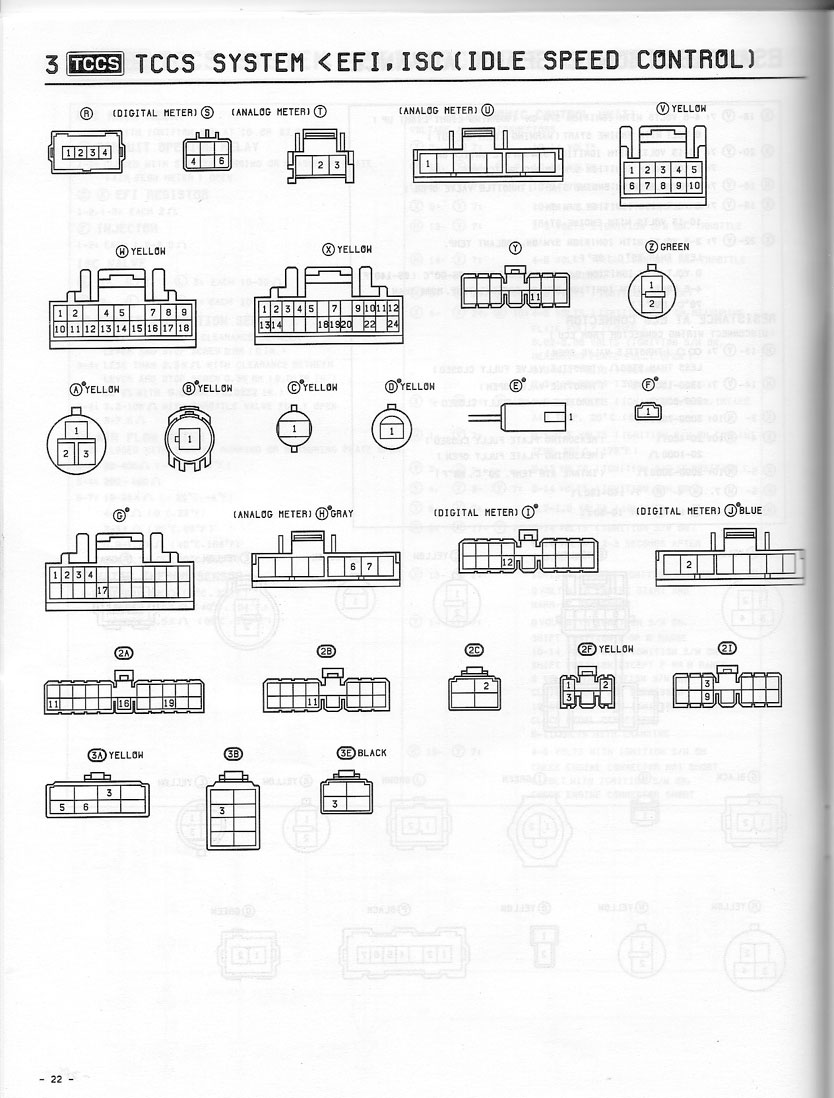

und hier die stecker mit nummerierung, die der ECU scheinen (V), (W) und (X) zu sein:
TCCS stecker

sonst hol dir doch für die paar dollar das buch aus bax' link. ich würd mich auch zur hälfte beteiligen, wenn ich das mal ausleihen und kopieren dürfte. meine MKII ist ja auch eine 82er.

[bax]

Ich hab gerade mal gegoogelt wo Du wohnst. Ist das Coburg in der Nähe von Sonneberg? Da war ich letzte Woche, wir haben eine Baustelle dort. Wenn es sich mal ergeben sollte würde ich gerne mal vorbeischauen. Weiß aber noch nicht genau, wann ich das nächste mal in SON bin.

greetz Rajko

[ToyotaTom]

danke suprafan ich schau mal ob des hilft - is aber zzt das beste was ich nun hab

@bax - kannste machen - bin aber immer (meistens) nur am wochenende in der halle
